[HBW] XRotor9 MAX Combo│방제용드론 > MOTOR ESC

[HBW] XRotor9 MAX Combo(40x130in/45Φ Boom/14S)

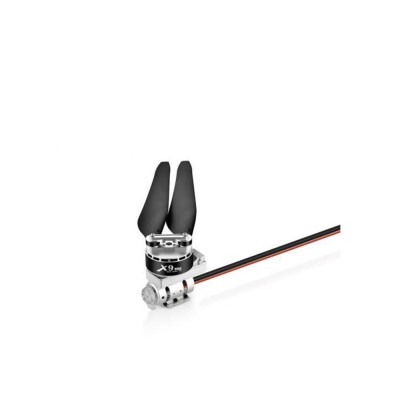

HobbyWing XRotor9 MAX Combo(40x130in/CCW/45Φ Boom/14S)

세계 최대 변속기 메이커 HobbyWing사의 3세대 산업/방제용 Sine Wave Power Propulsion System!

초 대형 드론용 파워 시스템의 혁신!

40x130in Folding Propeller가 탑재 되어 있는 Xrotor-9 MAX 파워시스템은 축(Axis)당 12~15Kg의 페이로드(최대 추력 29.0Kg/Axis)를 지원하는

대형 모터 + 변속기 통합 시스템으로서 방제 및 산업용 대형 드론에 적합하게끔 제작된 파워 시스템입니다.

Square Wave(FOC) 파형을 사용하는 범용 BLDC 타입의 변속기와는 달리 다축 Pole을 사용하는 대형 모터에 맞춰 Hobbywing사에서 개발한 3세대 Sine Wave 타입 변속기가 내장되어 있으며,

전천후로 사용이 가능하게끔 IPX7 등급의 방수처리가 되어 있어 어떠한 기후 및 외부 조건에서도 완벽하게 구동을 보장합니다.

아울러 Heavy Lift에 적합하게끔 45Φ 붐대 규격에 최적화된 모터 마운트 통합형으로서 별도의 모터 마운트가 필요하지 않으며 간편하게 조립 및 세팅이 가능합니다.

본 제품은 12S(44.4V)~14S(51.8V)까지 입력이 가능한 신형 펌웨어(U31X9S110F/Z)가 탑제된 파워 시스템입니다.

Sinewave(FOC) 시스템의 특성은 다음과 같습니다.

1. 저소음 : 모터 특유의 고주파 노이즈가 없음.

2. 저발열 : 기존의 BLDC 방식의 변속기와는 달리 10℃ 이상의 낮은 온도를 구현!

3. 뛰어난 효율성 : 기존의 BLDC 방식의 변속기 대비 약 8~10% 이상 동력 효율성 증가!

4. 뛰어난 응답성 : 기존의 BLDC 방식의 변속기 보다 뛰어난 응답특성으로 FC 제어에 의한 기체 안정성 증가!

붐대 구경은 직경 45Φ 에 맞춰져 있습니다.

프롭 회전 방향 : CCW(반시계 방향)

Recommended Application: Equipped with 40 inch propeller blade,

The single axle load is recommended to be 12-15kg,

The power system will be Best Performed with 6 axles of 40kg, 8 axles of 50kg Payload

보호 등급 IPX7

X9-Max에는 IPX7 등급의 전체 방수 보호 기능이 장착되어 있습니다.

우수한 방수 및 방진 보호를 보장합니다. X9-Max는 부식 방지 기능이 있으며

전 세계의 혹독한 환경과 기후에 대처할 수 있도록 완전히 밀봉되어 있습니다.



모터 토크 효율은 고출력 부하 사용에서 엄청나게 향상됩니다.
로터는 팬에서 공기 덕트를 넓히고 동일한 인장 복합재 아래에서 전류와 열을 줄입니다.

모터 시트 테일 엔드의 충격 방지 설계는 충격을 흡수하여 모터와 ESC를 보호하고 충돌 또는 부품 결함으로 인한 손상을 줄입니다.

변속기 연결시 주의 사항!

FOC 변속기는 3가닥의 BEC 와이어로 구성되어 있습니다.

반드시 아래 이미지 상의 붉은 써클 상의 2상 BEC 케이블을 FC 또는 수신기에 연결 해야 하며 Programming Card 연결용 3상 BEC 케이블을 연결시 FC 및 변속기, 수신기 등의 파손 원인이 되므로 주의를 요합니다.

주의 사항2. : PWM Pulse 폭은 1100-1940us로 고정되어 있으므로 별도의 High-Low Calibration이 필요 없습니다.

하기 이미지의 원심노즐 연결 컨넥터는 별매품 입니다.
